全自动绕线机

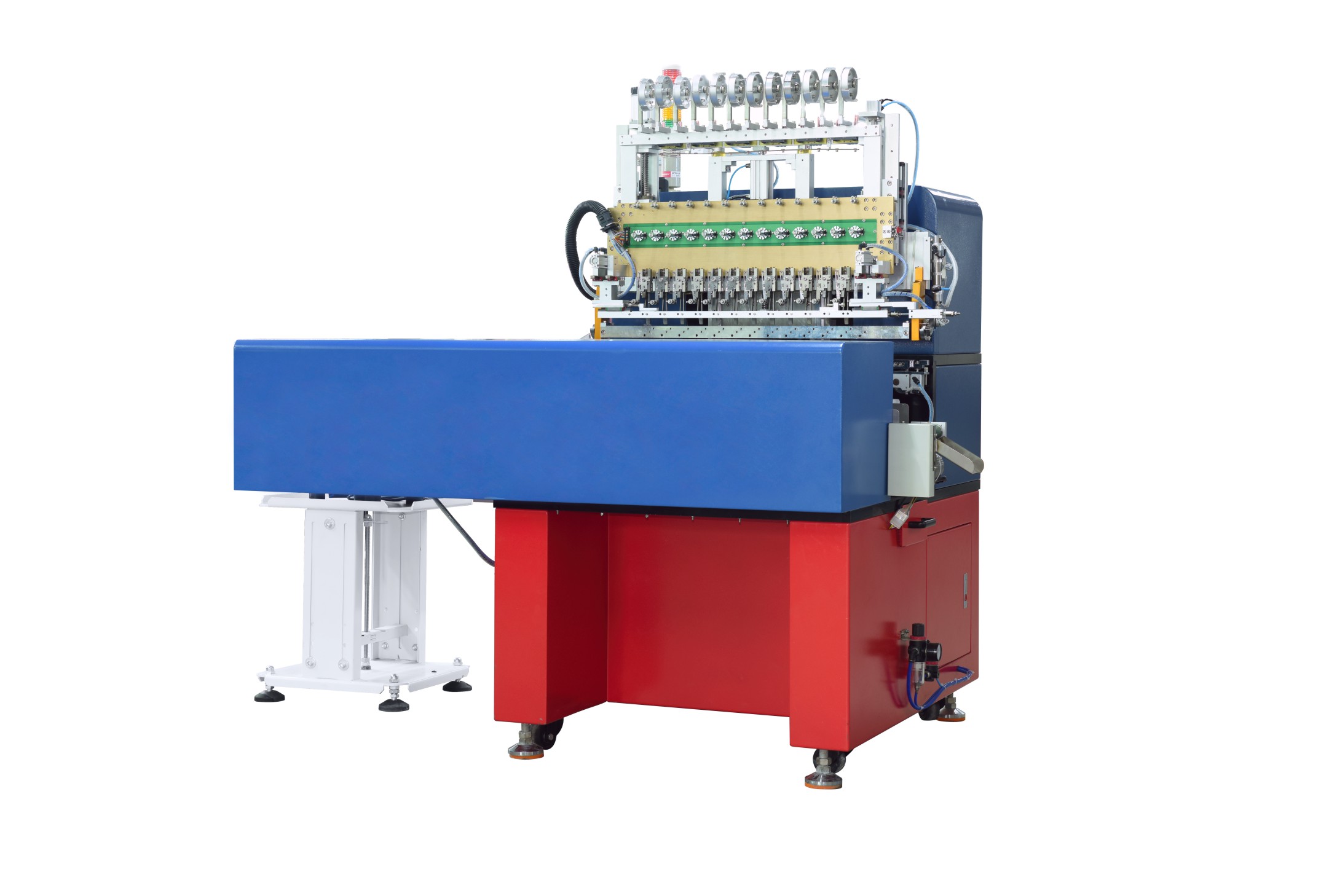

PD-102ZA 12轴全自动上料绕线包胶机

\

适用线圈:

        开关电源电感线圈,各种变压器线圈。


产品概述:

        12轴(PD-RB12)  系列的自动绕线机适用于包胶布线圈的大批量,高效率绕线。


机器特点:

        机器核心标准件全部采用日本进口零件,保证机器高精度,高速度稳定的生产自动上下料机构,大大提高了生产效率,以EE10和EE13变压器来计算,一小时产量约2500到2900个骨架端子垂直、水平方向任意排列缠绕;线嘴可以在0、45、90或更多角度设定,一次性可完成多种角度缠绕。使用精密张力控制器,提供准确平稳张力控制,让产品于绕制过程中更加完善。采用鹏达公司自主研发的控制系统,六轴联动加输出输入同步功能,绕线定位快速准确,各种辅助气缸动作修改方便。具有单次使用时间、产量、绕线速度等显示功能密码储存功能,防止非相关人员修改程序。



绕线机选项:

       ♦ 气动剪、简易切刀、双线并绕、四线并绕、自动出料、压直角、张力衰减等。

       ♦ 可增加流水线循环作业功能。

  \

规格参数:

主轴数                                                                         12轴

主轴最高转速(rpm)                                                    9000

主轴间距(mm)                                                         46

主轴伺服电机功率(W)                                                  750/1500

最大骨架外径(mm)                                                     30

上下料方式                                                                  自动上下料

控制系统                                                                   可编程控制器,支持六轴联动同时输入输出

人机界面                                                                   7寸触摸屏及PC

夹具接口内径(mm)                                                       8

适用线径                                                                   0.02~0.5(三层绝缘线)等/0.35-1.0

XYZV轴移动距离(mm)                                               X:180  Y:190  Z:120  V:90

XYZV轴最高移动速度(mm/sec)                                  3500

包胶宽度规格(mm)                                                  5~25

电源规格(v)                                                             AC 220V±10%,50HZ/60HZ

功率(w)                                                                2150/3000

气源规格(Mpa)                                                      0.5~0.7

机器外形尺寸(mm)                                                 2300(L)*1200(W)*1400(H)

重量(KG)                                                               450
